蝶阀

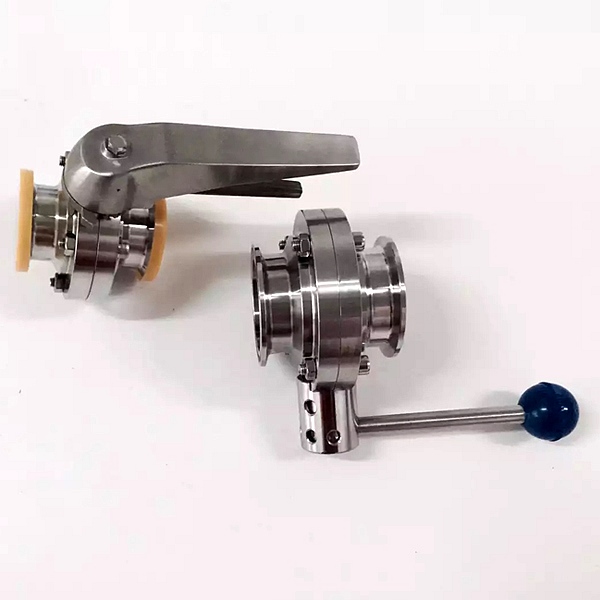

蝶阀也叫翻板阀，是一种结构简单的调节阀，适用于低压管道中介质的通断控制。阀瓣(阀瓣或蝶板)作为阀瓣，在阀杆上绕阀杆的开启和关闭阀门。蝶阀用新型可用于空气、水、蒸汽、各种腐蚀性介质、泥浆、石油产品、液体金属和放射性介质等多种流体的流量控制。适用于管路的切断和节流。蝶阀的启闭部是一个盘形蝶板，它绕其自身的轴心在阀体内旋转，以便开启或调节。

美国在1930年代发明了蝶阀。蝴蝶阀是20世纪50年代引进日本的，60年代才广泛应用于日本，70年代以后又在中国推广。主要特点：工作扭矩小、安装空间小、重量轻。例如：DN1000，蝶阀约2T，闸阀约3.5t，蝶阀易于与各种驱动装置组合，耐久性和可靠性高。橡皮密封蝶阀的缺点是在节流时，由于不适当的使用会产生气穴，造成橡胶阀座剥落损坏。所以，如何根据工作环境的要求选择合适的材料。蝶阀开度与流量之间基本呈线性关系。应用于流量控制时，其流量特性也与管道的阻力密切相关。举例来说，两个阀门安装在直径和形状上是一样的，如果管道损失系数不同，阀门的流量就会大不相同。若阀门处于大节流范围状态，阀板背面容易产生气孔，从而损坏阀门。通常在15°以外使用。当蝶阀处于中间开口时，阀体与蝶板前端形成的开口形状集中在阀轴上，在阀体两侧形成不同的形态。其中一面蝶板的前端在流动方向上运动，而另一侧则相反。这样，阀体与阀板的一侧形成喷嘴状开口，另一侧类似节流孔。在节流侧的流速比节流侧快得多，在节流侧阀处产生负压，橡胶密封件常脱落。因为蝶阀的开启、阀门的开启、关闭方向不同，蝶阀的工作扭矩值也不同。水平蝶阀，特别是大口径蝶阀，由于水深和阀轴上下封头的不同，所产生的扭矩不可忽略。另外，弯头安装在阀门进口侧时，会形成偏流，转矩增大。阀芯在中间开口时，由于水流动力矩的作用，操作机构需自锁。

国内的阀门产业链很长，但并不是一个很强的阀门国家。从整体上看，我国已经进入了世界阀门大国的行列，但在产品质量上与阀门强国还有很大的差距。产品集中程度低、与阀门高端产品配套能力不强、阀门行业制造技术水平不高、进出口贸易逆差持续扩大。真正能在市场中生存的阀门企业绝对不多。但是，这种高速冲击会给阀门行业带来巨大的机会，冲击的结果会使市场的运行更加理性。高档阀门的本地化非常“不稳”。基本零件已经成为中国制造业向高端制造业发展的瓶颈。在“十二五”期间，政府将继续加强高端装备零部件的国产化。本文选取阀门行业实施计划中提到的几个具有代表性的行业进行进口替代分析的可行性分析。通过分析可知，阀门进口替代在各个行业中的可行性差异较大，高端阀门需要更多的政策指导和科研支持。
